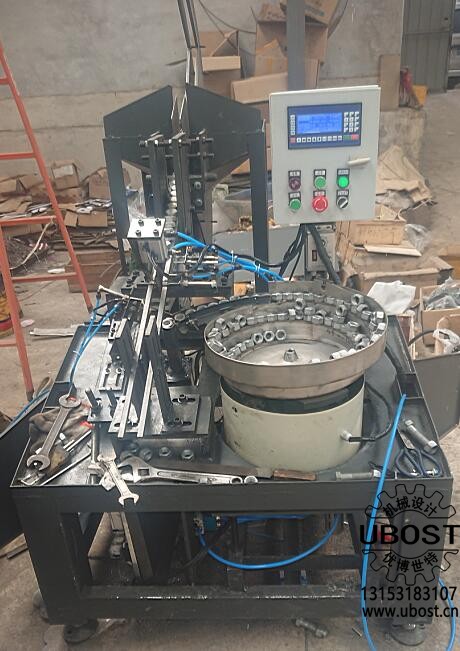

自動擰螺母機
自動擰螺母機（型號：UN1M-01）是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的專利級數控自動化設備。
- 型號： UN1M-01
- 價格： 26800
自動擰螺母機
（型號：UN1M-01）
自動擰螺母機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的專利級數控自動化設備。
機器原理及說明：

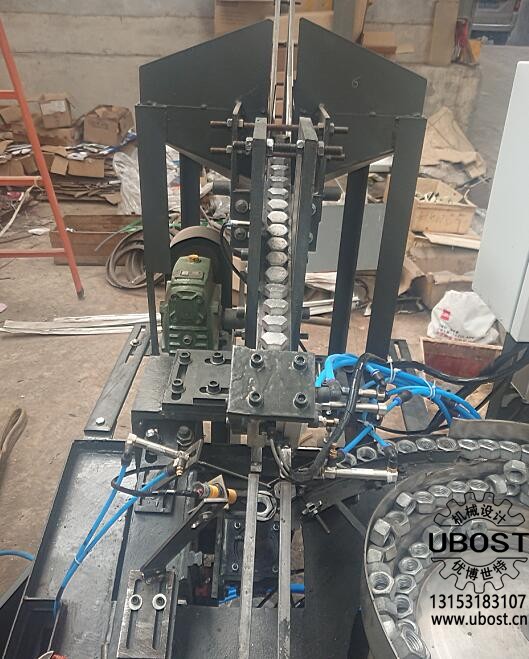

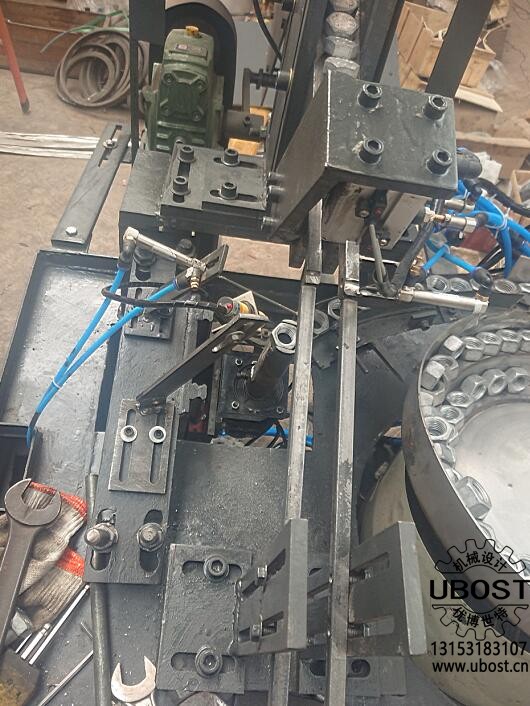

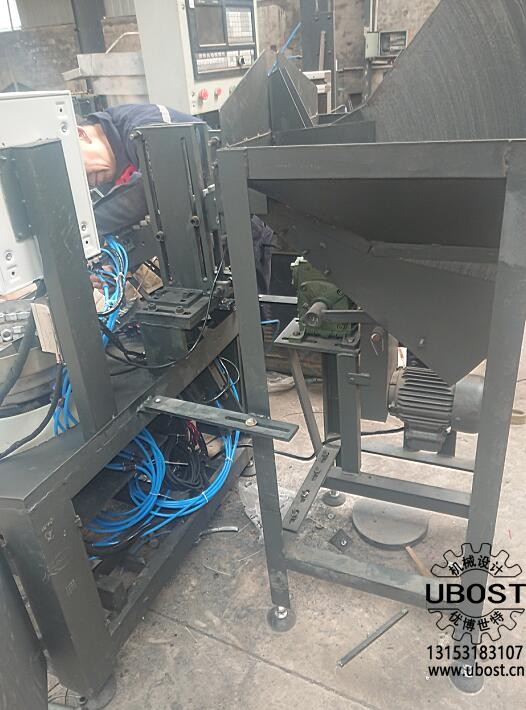

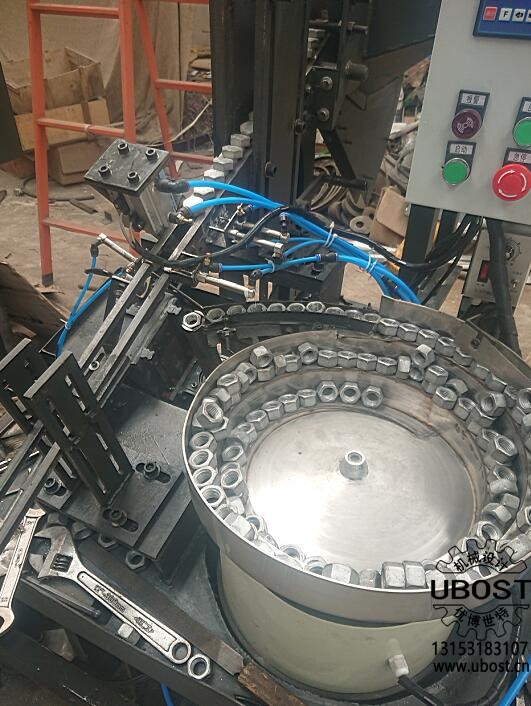

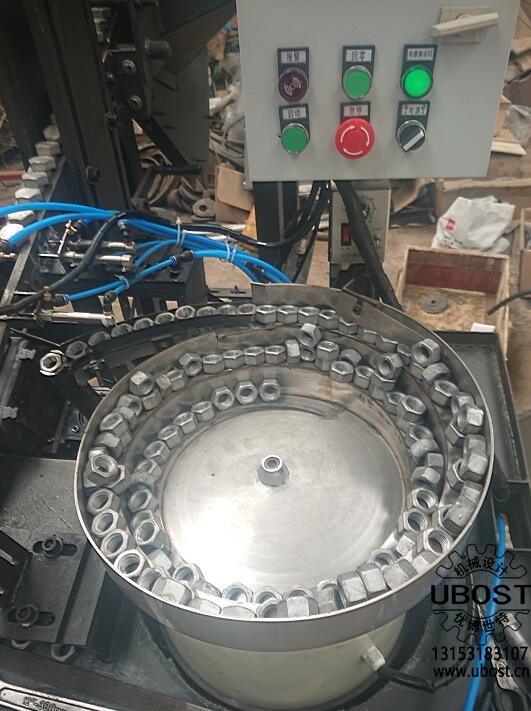

該機通過料斗自動送料（螺栓）到擰螺母工位，振動盤自動送料（螺母）到伺服電機擰螺母頭中，數控系統自動控制伺服電機進給擰螺母（可控制擰螺母精度達到0.005圈）；自動落料。

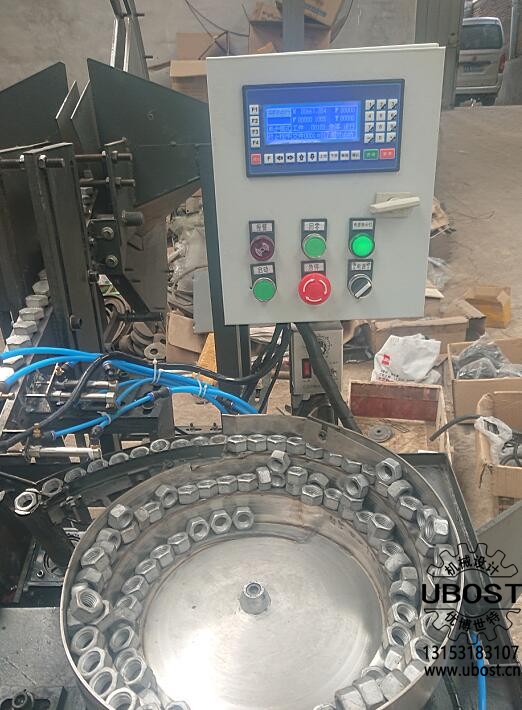

采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數控操作。一人可同時操作5-8臺機器，節省人工。大幅度提高工作效率。
自動送料，自動定位、自動擰螺母、自動退料。
380V電源；氣源壓力6-8KG。
適用鉆孔零件：
零件適用范圍：（單位：毫米）
序號 | 零件名稱 | 直徑 | 長度 | ||
1 | 螺栓 | M5-30 | 45-160 | ||
2 | 螺母 | M5-30 |
優點及使用范圍：
1、本機具有結構合理，操作方便安全可靠；
2、一人能操作5-20臺機器；節省人工；
3、經濟實用，投入成本低；
4、本機適用于在螺栓上擰一個螺母，屬通用機型。
自動擰螺母機參數一覽表
機型 參數 | UN1M01 | |||
最大擰螺母直徑(mm) | M5-30 | |||
主軸最大行程(mm) | 125 | |||
主軸直徑 | 19 | |||
電機功率(W) | 0.75KW | |||
主軸轉速(rpm) | 0-3000伺服電機 | |||
電壓（V） | 380 | |||
螺栓范圍mm | 外徑 | 5-30 | ||
長度 | 35-160 | |||
機重（KG） | 585 | |||
外形尺寸（米）：長×寬×高 | 1×1.3×1.2 | |||
數控系統 | 數控可編程控制系統TC5510 | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
送料方式 | 標配為料斗送料 | |||
一人操作臺數 | 5-20臺 | |||
自動擰螺母機效率參考值列表
序號 | 螺栓規格 | 材料 | 擰螺母 深度 (MM) | 擰螺母效率 （只/分鐘） | 備注 | |
1 | M6×30 | Q235 | 10 | 12-15 | ||
2 | M8×40 | Q235 | 20 | 12-15 | ||
3 | M10×50 | Q235 | 20 | 12-15 | ||
4 | M16×100 | Q235 | 30 | 12-15 | ||
5 | M20×120 | Q235 | 30 | 12-15 | ||
6 | M24×120 | Q235 | 30 | 12-15 |
