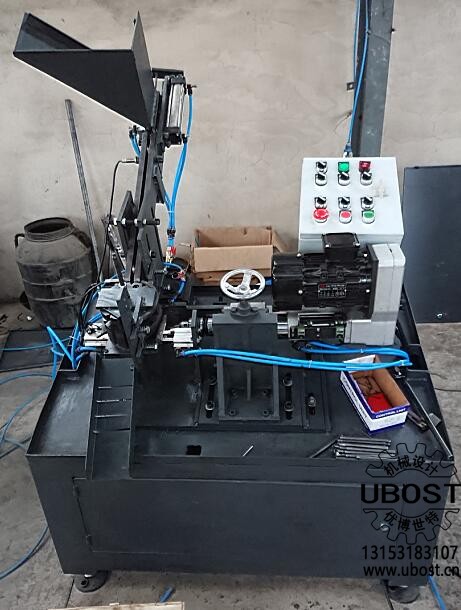

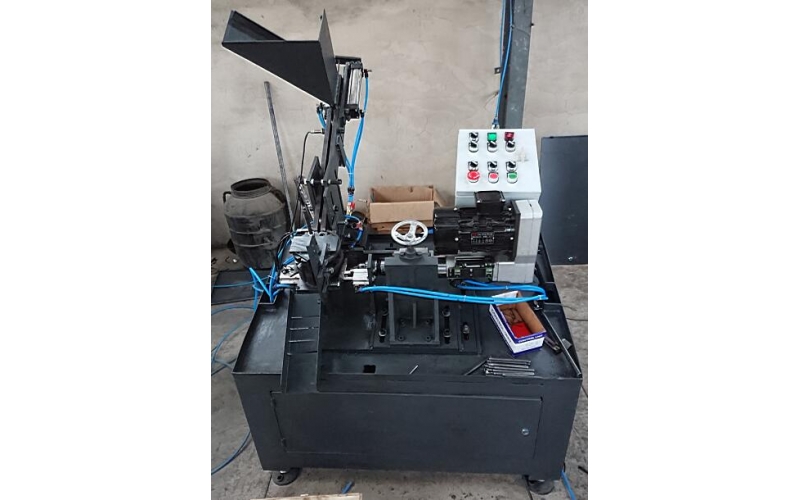

銷軸自動鉆孔機-直桿排料斗

銷軸自動鉆孔機-直桿排料斗

（型號：UZX6-3Z）

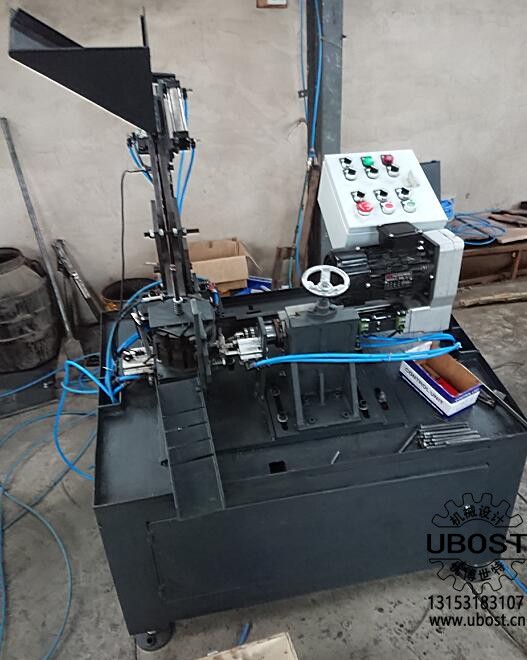

銷軸自動鉆孔機-直桿排料斗是由濟南優博世特（UBOST）機械設計有限公司根據客戶要求自行設計制造的自動化鉆孔設備。

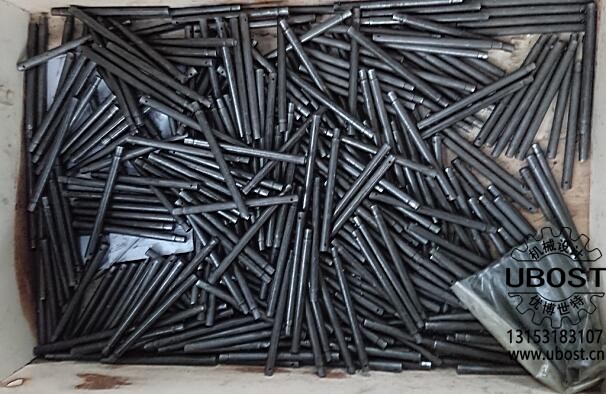

適用工件如下圖：

機器原理及說明：

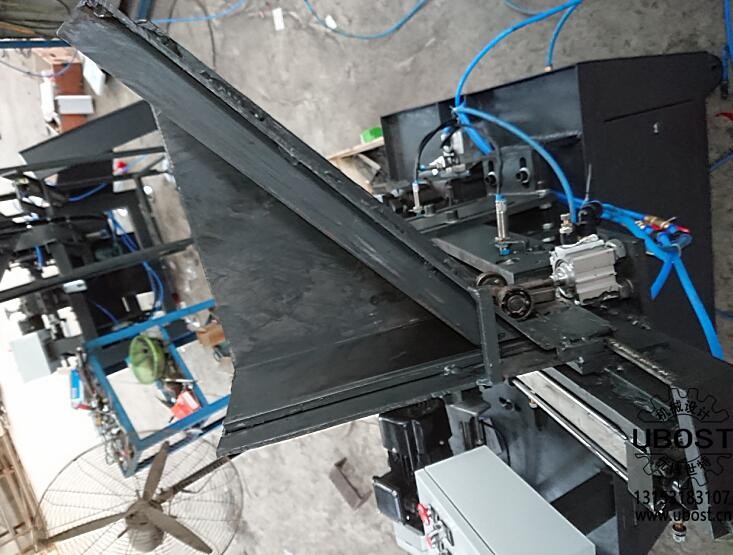

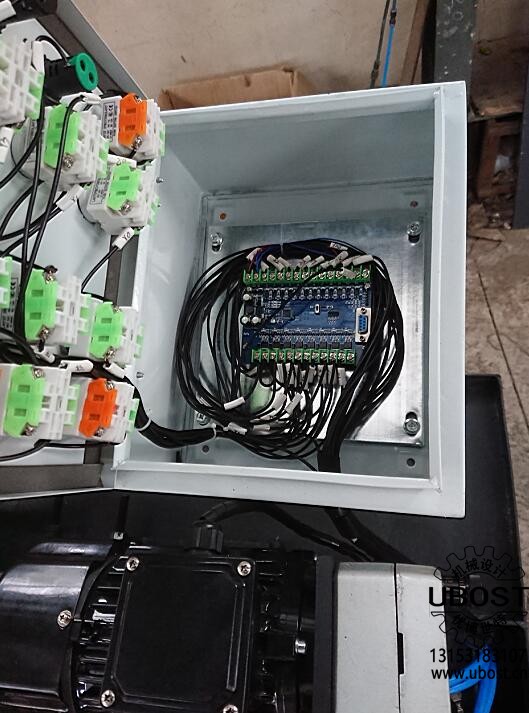

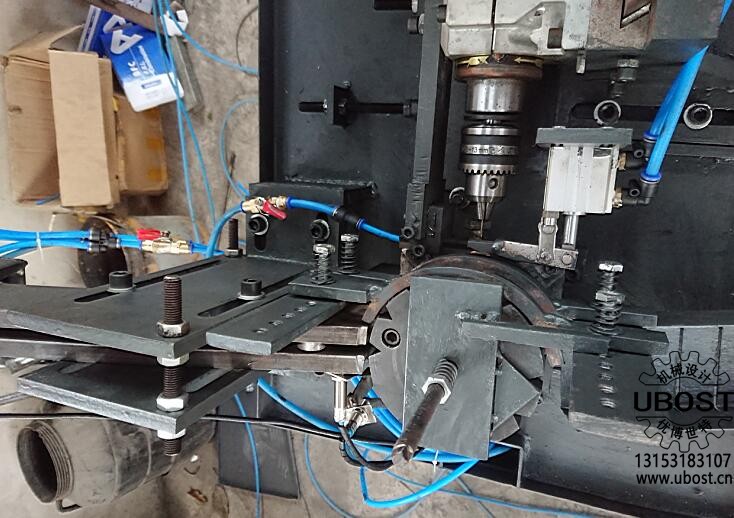

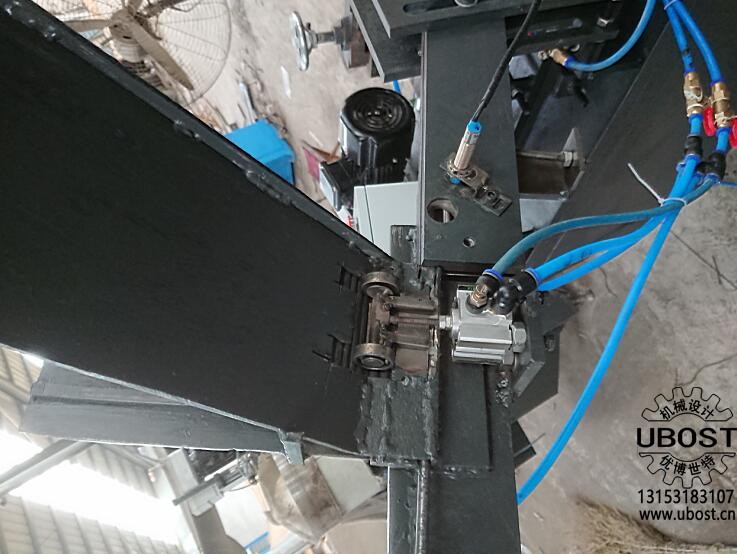

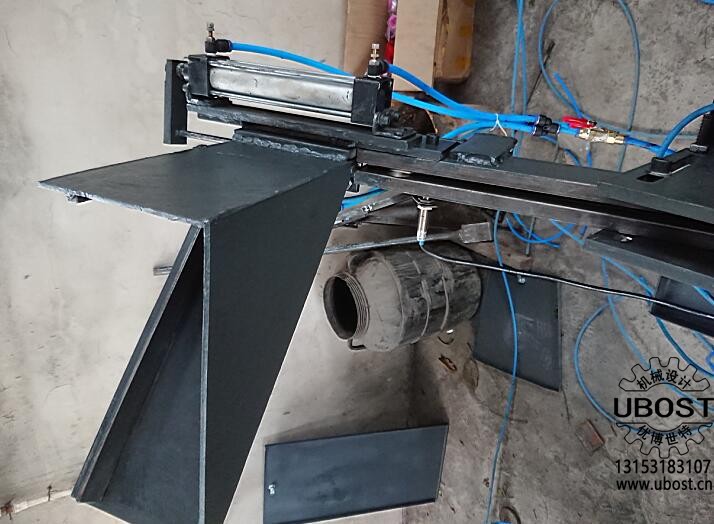

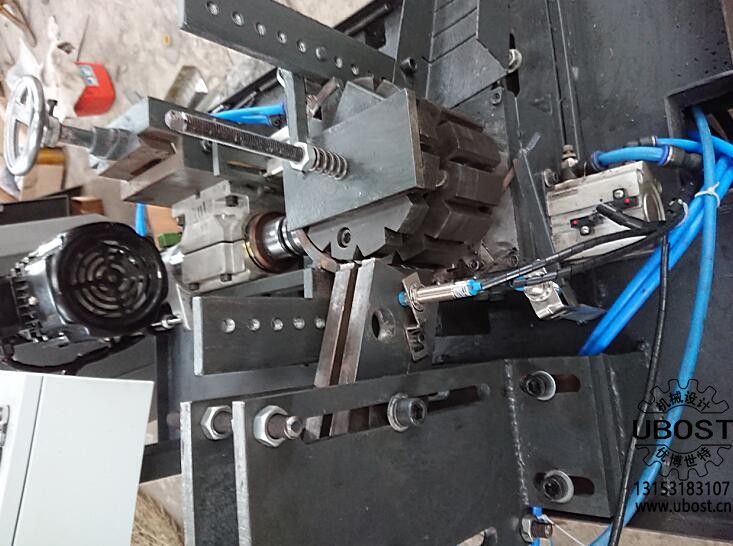

     該機采用12等分氣動分度盤通過數控系統控制，自動旋轉分度進行旋轉工位送料，通過料差距滑道自動送料到滑道中，PLC自動控制74型風動式鉆孔動力頭進給鉆孔；鉆孔速度及深度可由油壓緩沖器調整，自動落料。

    通過鉆孔動力頭控制實現鉆孔。不容易斷鉆頭，實現完全數控操作。一人可同時操作5-8臺機器，省人力省功。大幅度提高工作效率。

    自動送料，自動夾緊、自動鉆孔、自動退料。四個動作由分度盤在不同工位同時完成，鉆孔效率高。

    380V電源；氣源壓力6-8KG。

優點及使用范圍：

   1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；

   2、具有沒料自動報警、停機功能（水泵、主軸、運動部件全停）；

   3、具有斷鉆頭自動報警、停機功能；

   4、具有沒鉆孔或鉆半孔自動檢測停機、報警功能；

   5、鐵削與工件自動分離；

   6、鉆孔效率高，一臺機器能頂上一個半人手工鉆孔速度；一人能操作5-8臺機器；

   7、經濟實用，投入成本低；

   8、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱面上鉆孔；直徑及長短都可調，屬通用機型。

銷軸自動鉆孔機-直桿排料斗機型參數一覽表

 效率參考值列表
