開口銷-兩軸全自動鉆孔倒角機
（型號：UZKX2-1）
UZKX2-1開口銷兩軸全自動鉆孔倒角機床生產視頻
開口銷-兩軸全自動鉆孔倒角機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的數控自動化設備。
適用鉆孔零件：
機器原理及說明：

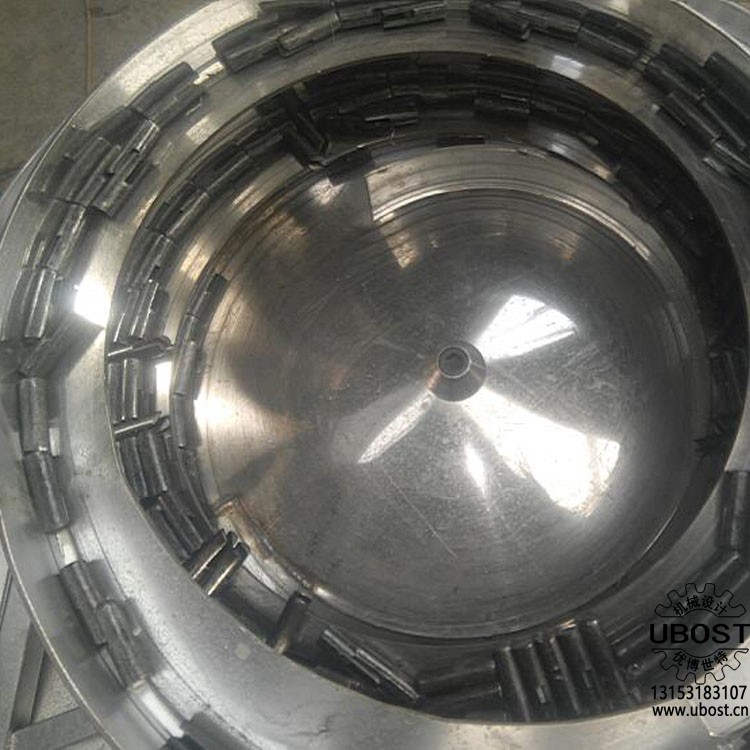

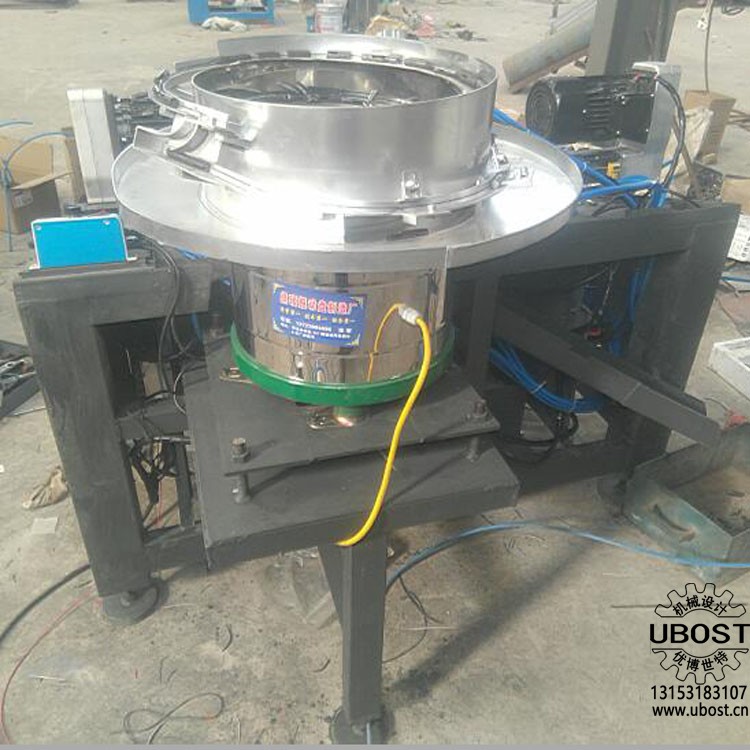

該機采用氣缸動作，實現送料、鉆孔，通過振動盤自動送料到送料滑道中，數控系統自動控制二臺鉆孔氣動動力頭實現鉆孔；鉆孔速度及深度可由油壓緩沖器調整，自動落料。
采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；斷鉆頭自動報警停機，實現完全數控操作。一人可同時操作5-8臺機器，節省人工。大幅度提高工作效率。
自動送料，自動夾緊、自動鉆孔、自動退料。每個動作由氣動在不同工位同時完成，實現鉆孔。
380V電源；氣源壓力6-8KG。
零件適用范圍：（單位：毫米）
序號 | 零件名稱 | 直徑 | 長度 | 鉆孔直徑 | 鉆孔位置 |
1 | 開口銷 | 6-20 | 30-100 | 1-8 | 可調 |
優點及使用范圍：
1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；
2、鐵削與工件自動分離；
3、一人能操作5-8臺機器；節省人工；
4、經濟實用，投入成本低；
5、本機適用于在軸類、園柱類等零件、園柱面上鉆孔、倒角；直徑、長短及鉆孔大小都可調，屬通用機型。
開口銷-兩軸全自動數控單軸鉆孔機參數一覽表
機型 參數 | UZKX2-1 | |||
氣動鉆孔動力頭 | 74兩臺 | |||
最大鉆孔直徑 | 1-8 | |||
主軸最大行程 | 80 | |||
主軸錐度 | JT6 | |||
電機功率(W) | 1.1KW兩臺 | |||
主軸轉速 | 1500-3800可選 | |||
電壓（V） | 380 | |||
小軸銷倒角、鉆 孔范圍 mm） | 外徑 | 6-20 | ||
長度 | 30-100 | |||
孔徑 | 1-8 | |||
機重（KG） | 585 | |||
外形尺寸（米） 長×寬×高 | 主機：1.3×0.6×0.8
| |||
數控系統 | 數控可編程控制系統TC5510 | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
送料方式 | 標配為振動盤送料 | |||
一人操作臺數 | 5-8臺 | |||
開口銷-兩軸全自動數控單軸鉆孔機效率參考值列表
序號 | 銷軸規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （只/分鐘） | 備注 |
1 | Φ6×5-40 | Q235 | 3.5 | 6 | 18-22 | |
2 | Φ8×15-40 | Q235 | 3.5 | 8 | 15-18 | |
3 | Φ10×15-40 | Q235 | 3.5 | 10 | 12-16 | |
4 | Φ12×15-40 | Q235 | 4 | 12 | 10-15 | |
5 | Φ14×15-40 | Q235 | 5 | 14 | 8-10 | |
6 | Φ16×15-40 | Q235 | 6 | 16 | 6-8 |
