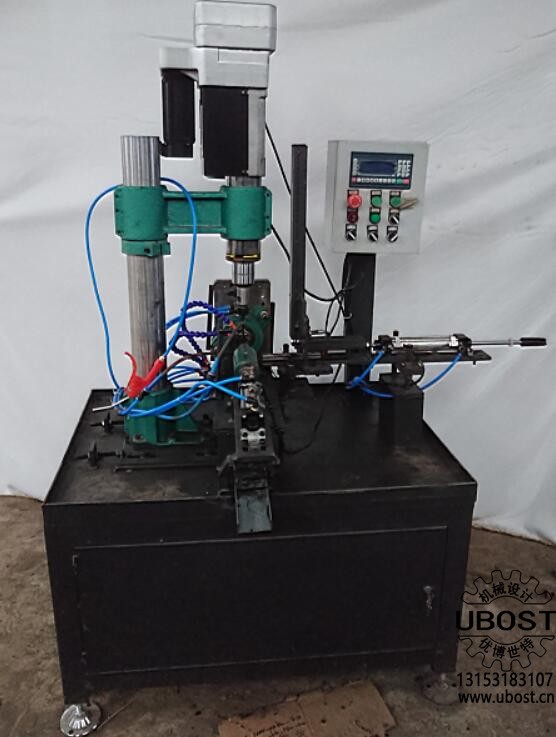

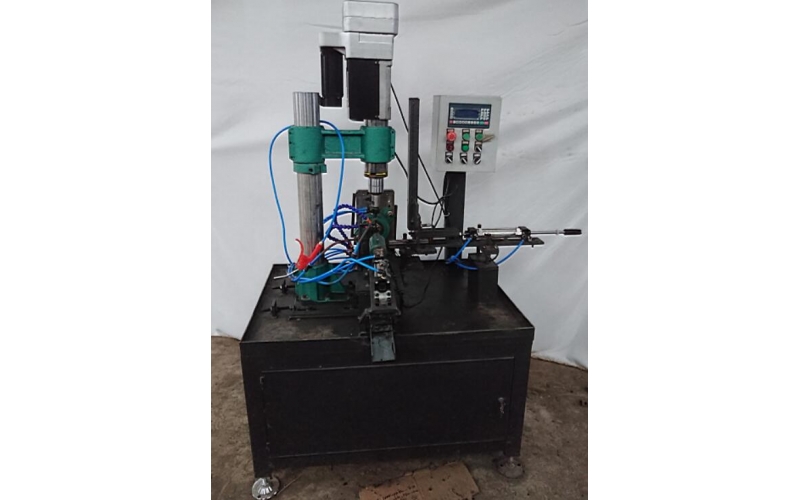

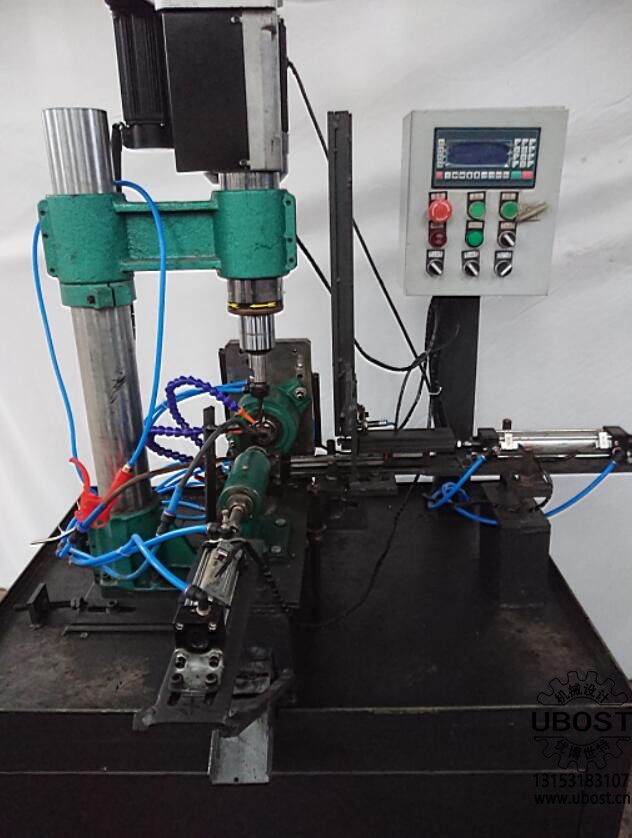

小園管-自動鉆孔機
（型號：UZG94S）
小園管-自動鉆孔機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的數控自動化設備。
應用案例視頻：
機器原理及說明：
該機采用伺服電機進給式數控鉆孔動力頭（主軸電機2.2KW），數控控制實現鉆孔，通過氣缸自動送料到夾具中，數控系統自動控制鉆孔動力頭實現鉆孔；鉆孔速度及深度可由控制程序調整，自動落料。
采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數控操作。一人可同時操作5-8臺機器，節省人工。大幅度提高工作效率。

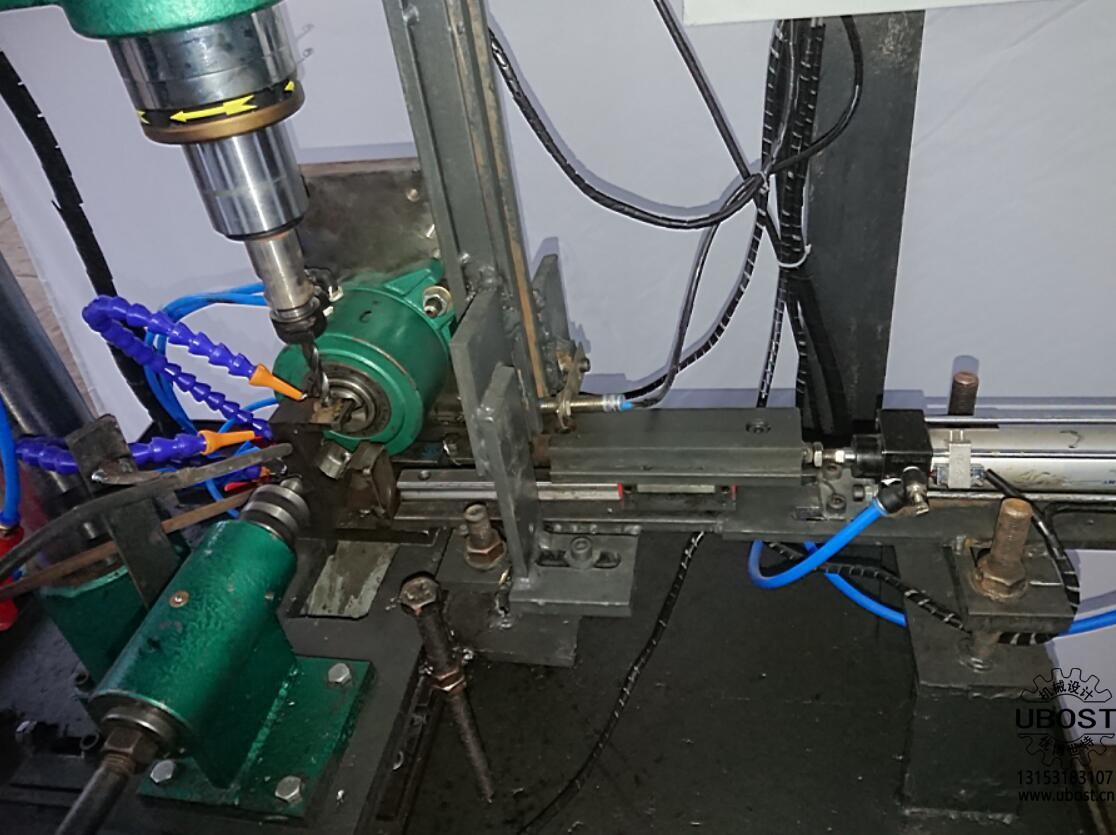

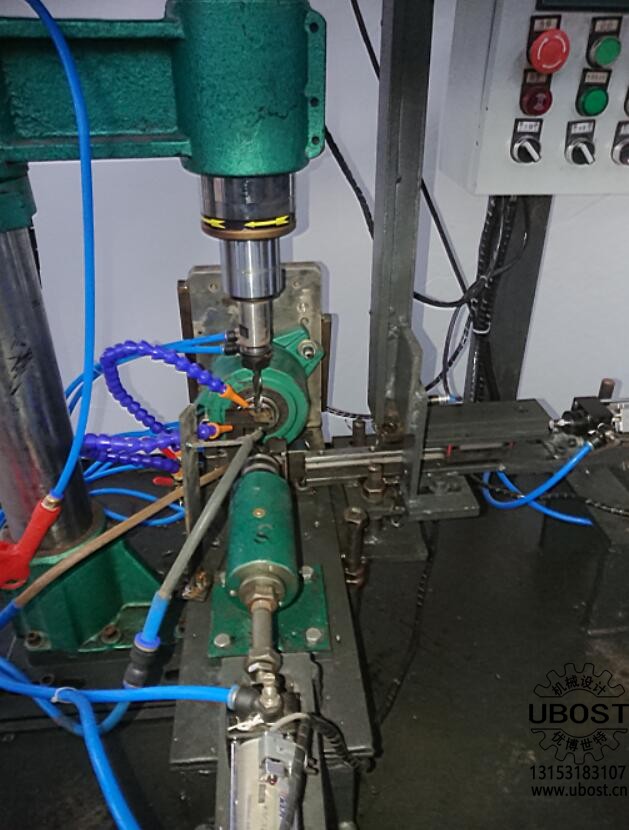

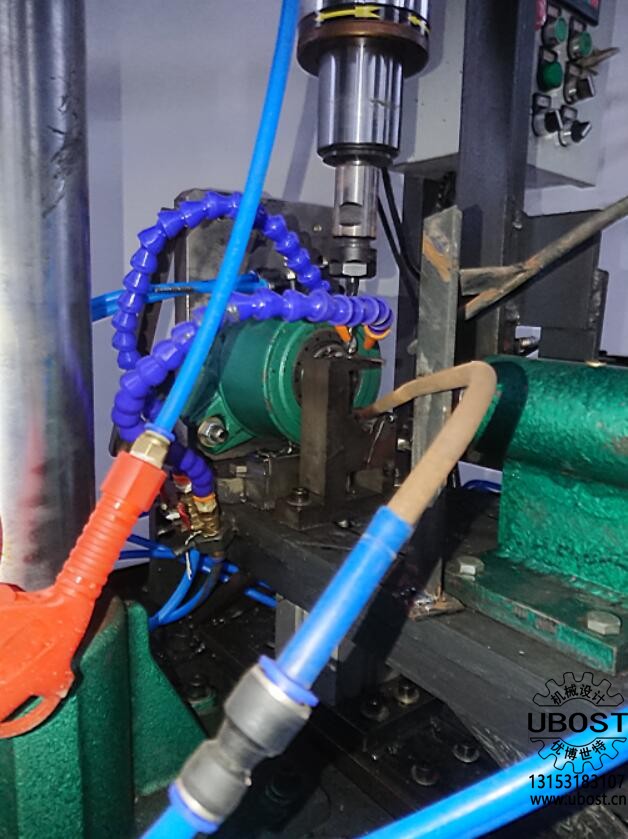

自動送料，自動夾緊、自動鉆孔、自動退料。每個動作由氣動在不同工位同時完成。
380V電源；氣源壓力6-8KG。

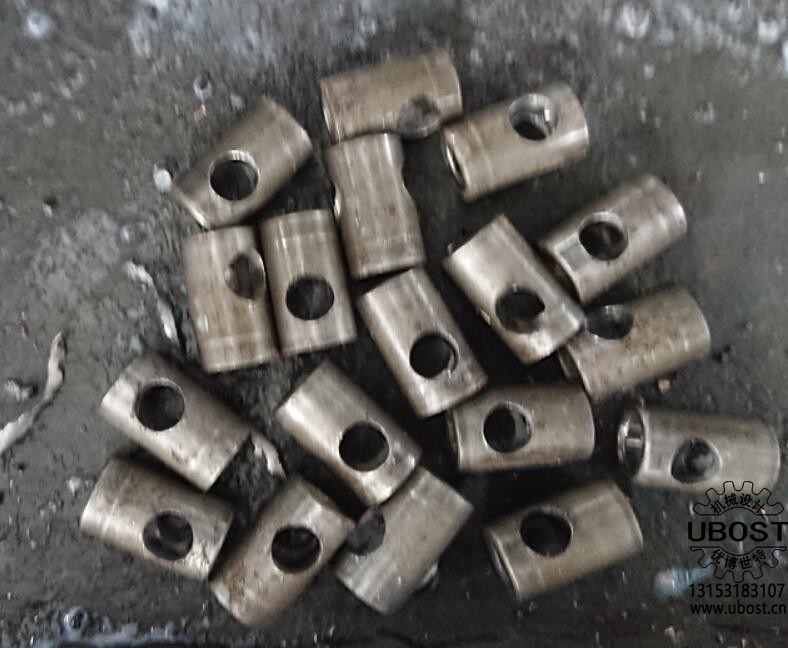

適用鉆孔零件：
零件適用范圍：（單位：毫米）
序號 | 零件名稱 | 直徑 | 長度 | 鉆孔直徑 | 鉆孔位置 |
1 | 園管、園軸等 | 10-60 | 40-100 | 2-16 | 可調 |
優點及使用范圍：
1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；
2、鐵削與工件自動分離；
3、一人能操作5-8臺機器；節省人工；
4、經濟實用，投入成本低；
5、本機適用于在軸類、園柱類等零件、園柱面上鉆孔、倒角；直徑、長短及鉆孔大小都可調，屬通用機型。
挺桿-兩軸全自動鉆孔、倒角一體機參數一覽表
機型 參數 | UZG94S | |||
伺服電機 | 80 | |||
最大鉆孔直徑 | 2-16 | |||
主軸最大行程 | 60 | |||
主軸錐度 | JT6 | |||
電機功率(W) | 2.2KW | |||
主軸轉速 | 800-3800可選 | |||
電壓（V） | 380 | |||
鉆孔mm | 外徑 | 10-60 | ||
長度 | 40-100 | |||
孔徑 | 2-16 | |||
機重（KG） | 485 | |||
外形尺寸（米） 長×寬×高 | 主機：1.1×0.6×1.3
| |||
數控系統 | 數控可編程控制系統TC5510 | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
送料方式 | 標配為振動盤送料 | |||
一人操作臺數 | 5-8臺 | |||
